一、概述:
    每台水泵要安装一只底阀,底阀通常安装于水面以下,而水上式底阀则安装于水面以上,它是老式底阀的更新换代产品,是理想的引水设备而且亦可取代真空泵及抽真空装置。
水上式底阀由铁道部专业设计院设计,八五年通过部级鉴定,八六年获铁道部科技进步奖,并已注入《给水排水设计手册》第九册,90年《能源通讯》杂志第二期对该底阀作了题为《高效节能的水上底阀》的报道。94年在全国双五百活动中又荣获国家经委、计委、科委组织评定的优秀节能产品。该底阀设计合理,制造工艺先进,安装、使用、检修方便。并具有摩擦阻力小,使用寿命长,节能等优点,广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。
二、特点:
    1、替代水下式底阀、安装于水面以上水平管与进水管的90°转弯处,亦可代替弯头,其密封性能独特,达到滴水不漏,并设有阻尼装置,对水锤危害有一定的减缓作用。
2、节能效果显著,在正常工作使用时(按千吨/米耗电量)可节能5-7%左右,使用一至两年,所节省电费可收回您为购买此阀的投资费用,其节能效果是一般底阀所不能达到的。
3、使用寿命长、维修方便,该底阀使用寿命在五年以上,大大地降低了生产成本,且在使用期内一般没有什么故障,即使有故障,处理也极为方便、迅速。充分显示了它的优越性。
4、自吸性能可靠,众所周知,老式底阀的密封性能很差,经常会出现停泵后不能出水的问题,而水上式底阀具有独特的密封效果,可以达到滴水不漏,确保下一次起泵的顺利进行,因此在设计过程中,不必考虑因起泵不出水而选用投资很大的水下泵房给水工程方案。
5、本产品连接法兰全部符合GB规定,通用性能好。
三、使用说明:
1、规格:DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500、DN600、DN700、DN800等规格。
2、公称压力:0.6MPa
3、安装要求:安装在水泵吸水管的垂直管与水平管的转弯处,安装时应保证其垂直状态。
4、启动:首次启动前向水平管中充满水之后迅即启动,造成吸水管内半真空状态,将水吸入竖直管,以完成泵水过程。吸程过大时需要重复几次充水启动,以后停泵,开泵前不必充水。
5、检修:一般情况下使用不必检修。当需要检修时,只须将水上式底阀上面的阀盖打开,更换橡胶垫即可,检修后仍按首次启泵方法启动。
6、如使用在酸碱浓度较高的流体中,请您选用不锈钢材质的水上式底阀,同时我厂可根据用户要求生产全塑料水上式底阀或316L(钼尔钛)材质的水上式底阀。

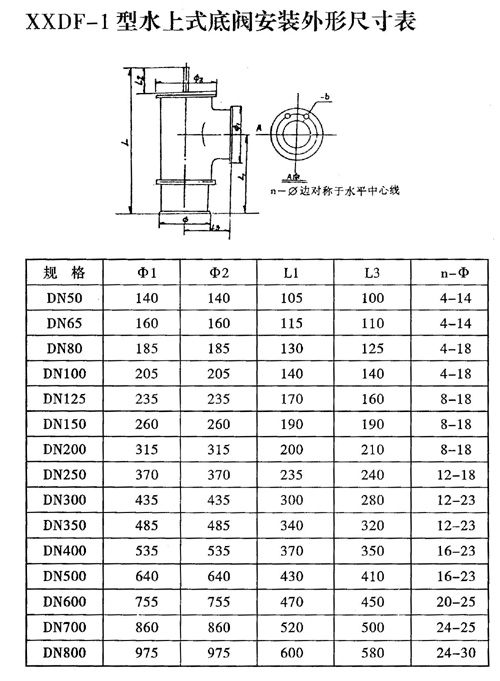

四、水上式底阀安装外形尺寸表:
